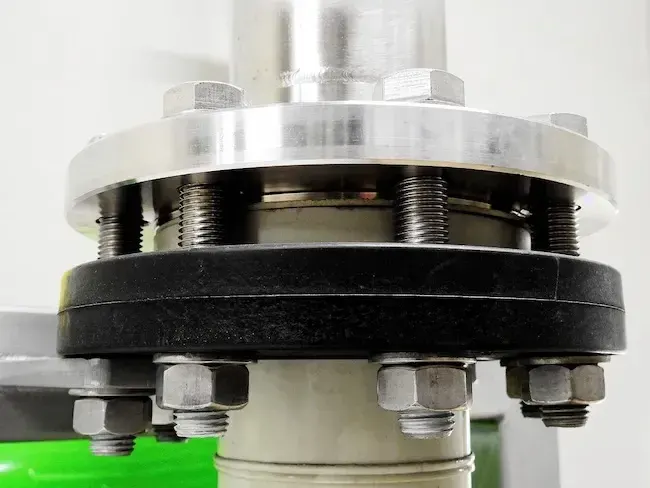

Основные отличия: плоский фланец под приварку и воротниковый фланец

При проектировании и монтаже трубопроводных систем выбор правильного типа фланца критически важен для обеспечения надежности, герметичности и безопасности всей конструкции. Наиболее распространенными в промышленности являются плоские фланцы под приварку (ГОСТ 12820) и воротниковые фланцы (ГОСТ 1282).

Хотя оба типа используются для создания разъемных соединений труб, арматуры и оборудования, их конструктивные особенности и методы монтажа определяют существенную разницу в сфере применения, прочности и стоимости.

1. Конструктивные особенности фланцев

Главное и наиболее очевидное отличие кроется в строении фланцев.

Плоский фланец под приварку

Представляет собой плоский диск с центральным отверстием, диаметр которого немного больше внешнего диаметра соединяемой трубы.

Воротниковый фланец

Имеет характерный конусный выступ или “воротник” (также называемый “шея”) вокруг центрального отверстия. Диаметр воротника на конце совпадает с внутренним диаметром трубы.

2. Метод монтажа и сварки

Различия в конструкции напрямую влияют на процесс установки и сварки, что является ключевым фактором при выборе.

Плоские фланцы

1. Насаживается на конец трубы.
2. Крепится к трубе двумя угловыми (галтельными) сварными швами:
   • Снаружи по окружности.
   • Внутри по окружности (там, где фланец примыкает к торцу трубы).
3. Не требует такой точной подготовки торца трубы, как воротниковый.

Воротниковые фланцы

1. Приваривается встык к торцу трубы. Воротник обеспечивает плавный переход толщины стенки.
2. Требует одного кругового сварного шва (с полным проплавлением).
3. Сварной шов воротникового фланца можно подвергать радиографическому контролю (рентгену), что невозможно для угловых швов плоского фланца.

3. Экономика и удобство

Выбор фланца также влияет на общую стоимость и сложность проекта.

Плоский фланец

1. Стоимость: Более низкая себестоимость изготовления (меньше материала, проще производство).
2. Монтаж: Установка проще и быстрее, но требует двух швов.
3. Демонтаж: Сложнее демонтировать без повреждения трубы.

Воротниковый фланец

1. Стоимость: Более высокая себестоимость (сложное литье/ковка, больше материала).
2. Монтаж: Требует высокой квалификации сварщика и точной подгонки, но только один шов.
3. Демонтаж: Соединение можно демонтировать без резки трубы, что упрощает ремонт и обслуживание.

4. Сравнительная таблица отличий

Для наглядности основные различия представлены в следующем списке.

1. Конструкция:
   • Плоский: Диск, насаживаемый на трубу.
   • Воротниковый: Диск с конусным выступом (“воротником”), привариваемый встык.
2. Способ сварки:
   • Плоский: Два угловых (галтельных) шва (внутренний и внешний).
   • Воротниковый: Один кольцевой шов встык (с полным проплавлением).
3. Рабочее давление:
   • Плоский: Для низкого и среднего давления (до PN 2,5 МПа).
   • Воротниковый: Для среднего и высокого давления (до PN 20,0 МПа и выше).
4. Усталостная прочность:
   • Плоский: Ниже.
   • Воротниковый: Выше, благодаря плавному переходу напряжения в воротнике.
5. Стоимость:
   • Плоский: Более низкая изначальная стоимость.
   • Воротниковый: Более высокая изначальная стоимость.
6. Контроль сварки:
   • Плоский: Угловые швы не подлежат радиографическому контролю.
   • Воротниковый: Стыковой шов подлежит контролю неразрушающими методами (например, рентгеном).

Резюме: когда выбирать какой фланец?

• Выбирайте плоский фланец, если:
  • Система работает при низком или среднем давлении (до 2,5 МПа) и умеренных температурах.
  • Бюджет на монтаж ограничен, а требования к прочности и долговечности не критичны.
  • Транспортируемая среда не представляет высокой опасности.
• Выбирайте воротниковый фланец, если:
  • Система работает при высоком давлении или экстремальных температурах с частыми перепадами.
  • Требуется максимальная герметичность, надежность и возможность контроля сварного шва.
  • Транспортируются дорогие, горючие, взрывоопасные или высокотоксичные среды.
